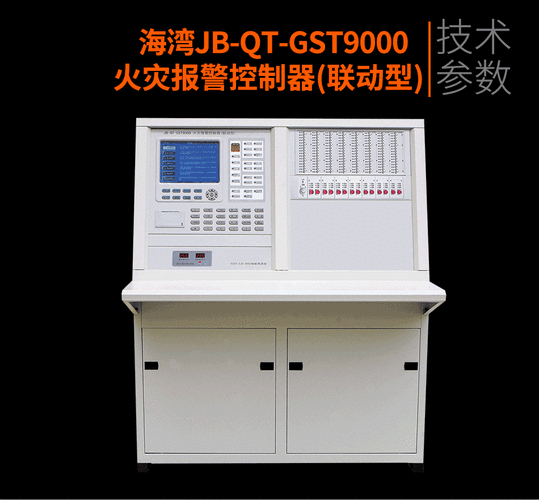

一、JB-QG-海湾火灾报警控制器(联动型）特点

JB-QG-海湾火灾报警控制器(联动型）采用柜式结构，其容量可扩展到20个242地址编码点的回路，其功能操作显示面板与JB-QB-型控制器相同，主要特点如下：

1.JB-QG-海湾火灾报警控制器(联动型）采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；

2.进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块14路多线制控制盘，完成对消防控制系统中重要设备的控制；

3.JB-QG-海湾火灾报警控制器(联动型）可加配联动控制用电源系统，标准电源盘可提供DC24V、6A电源二总线；

4.JB-QG-海湾火灾报警控制器(联动型）容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；

5.JB-QG-海湾火灾报警控制器(联动型）可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；

6.包括JB-QB-型控制器的全部功能。

二、JB-QG-海湾火灾报警控制器(联动型）主要技术指标

1.液晶屏规格：13552图形点阵，可显示12行汉字信息

2.控制器容量：

最多可带20个 242地址编码点回路，容量为4840个地址编码点

3.可外接64台火灾显示盘；支持多级联网，每级最多可接32台其它类型控制器

4.多线制控制点及直接手动操作总线制控制点可按要求配置

5.线制：与JB-QB-型控制器相同

6.使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

7.电源：

主电:为交流220V

控制器备电：DC24V 24Ah密封铅电池

联动备电：DC24V  38Ah密封铅电池

8.功耗≤150W

9.柜式控制器外形尺寸：550mm×460mm×

三、JB-QG-海湾火灾报警控制器(联动型）结构特征、安装与布线

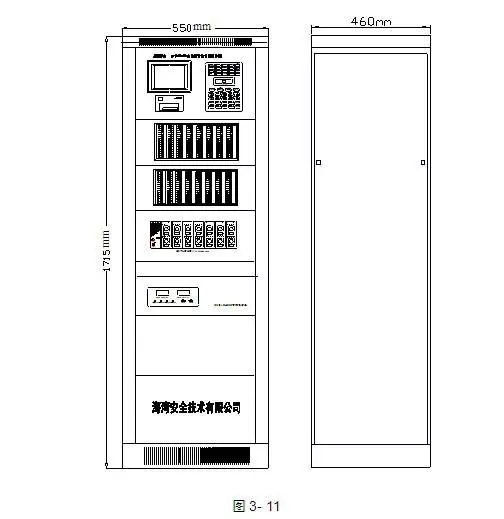

JB-QG-海湾火灾报警控制器(联动型）的外形尺寸示意图如下图：

JB-QG-海湾火灾报警控制器(联动型）配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘，需另外购置。

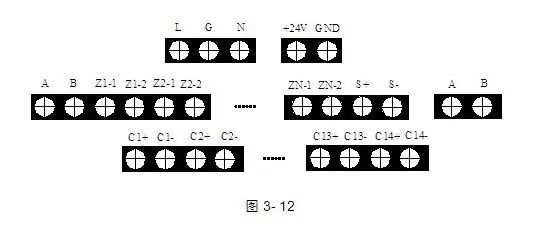

控制器外接线端子示意图如下图所示：

JB-QG-海湾火灾报警控制器(联动型）其中：

L、G、N：交流220V接线端子及机柜保护接地线端子；

+24V、GND：DC24V、6A供电电源输出端子；

A、B：连接火灾显示盘的通讯总线端子；

ZN-1、ZN-2（N=1~18）：探测器总线（无极性）；

S+、S-：火灾报警输出端子（报警时可配置成24V电源输出或无源触点输出）；

A、B：连接其它各类控制器的通讯总线端子；

C1+、C1-～C14+、C14-：控制盘输出端子（最多14路）。

JB-QG-海湾火灾报警控制器(联动型）布线要求：

DC24V、6A供电电源线在竖井内采用阻燃BV线，截面积≥4.0mm2，在平面采用阻燃BV线，截面积≥2.5mm2，其余线路要求与JB-QB-型控制器的要求相同。
